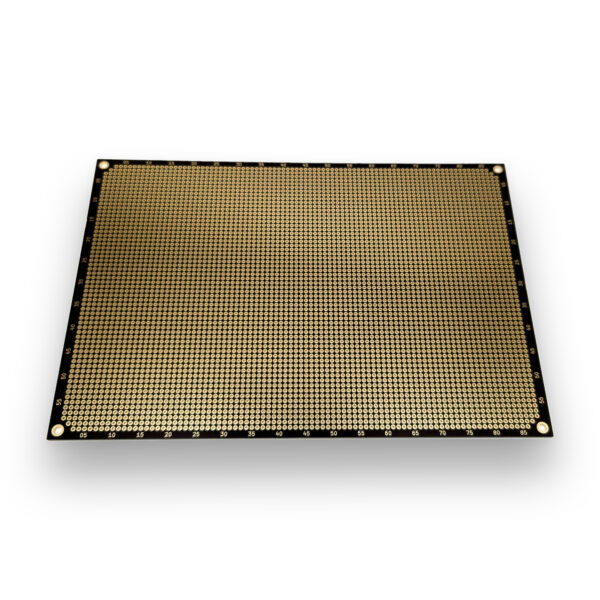

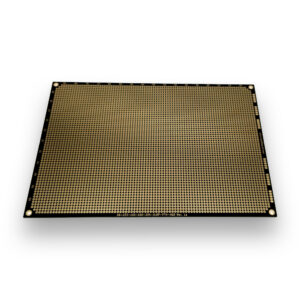

PROTOPATCH® Premium Lochrasterplatine | 233 x 160 mm | Doppelseitig | Runde Pads | PTH | 2,54 mm Rastermaß

Diese große, hochwertige Premium-Lochrasterplatine mit einem Rastermaß von 2,54 mm wurde speziell für optisch und qualitativ anspruchsvolle Einsatzszenarien entwickelt. Die Lochrasterplatte eignet sich daher ideal für Prototyp-Präsentationen, Abschlussarbeiten und Raspberry Pi / Arduino Projekte. Die 1,6 mm dicke Leiterplatte wird aus einem flammenhemmenden FR4-Epoxidharz-Glasfasergewebe-Verbundwerkstoff gefertigt und besitzt vier M3-Montagebohrungen zur mechanisch stabilen Befestigung. Die Außenmaße der Doppel-Europakarte (6 HE) sind standardisiert gemäß DIN 41494 und IEC 60297.

DATENBLATT

Länge: 233 mm
Breite: 160 mm
Höhe: 1,60 mm
Gewicht: 114 g
Rastermaß: 2,54 mm
Pad-Seiten: Doppelseitig
Pad-Form: Rund
Pad-Durchmesser: 2,20 mm
Pad-Lochdurchmesser: 1,00 mm
Pad-Durchkontaktiert: Ja (PTH)
Kupferdicke: 35 µm (1 oz / ft²)
Material: FR4-Standard Tg 130-140 °C
Oberfläche: ENIG-RoHS
Montagebohrungen: 4x M3 (3,50 mm)
RoHS-konform: Ja

GEPRÜFTE QUALITÄT
Die Qualität unserer Produkte liegt uns besonders am Herzen. Jede Platine wird einer visuellen Kontrolle unterzogen und zusammen mit einem Silikat-Beutel gegen Feuchtigkeit luftdicht verpackt.
